ZNC/CNC 电火花机

ZNC350BL+35A

X轴行程：350mm
Y轴行程：250mm
Z轴行程：180mm
W轴机头行程：180mm
电极平头到工作台顶部最大距离：420mm
最大电极重量：100Kg
工作台长度：600mm
工作台宽度：320mm
最大载重：800Kg
定位精度：0.01mm
重复定位精度：0.005mm
主机头最高转速：2000rpm
Z轴马达功率：0.4kW
丝杠间距：5mm
快速移动：5m/min
Z轴驱动：伺服驱动
伺服马达：AC国产400W
Z轴轨道：平行滑轨（台湾牌）
XY轴轨道：V形轨（台湾牌）
Z轴螺杆：滚珠螺杆（台湾牌）
XY轴螺杆：滚珠螺杆（台湾牌）
电子尺配置：万濠5u
机床净重：1150kg
随机占地尺寸：1500×1500×1950mm
油槽尺寸：850×540×300mm
立柱宽度：210mm
底座宽度：1200mm（板金）
工作台面与地面高度：1060mm
油槽：整机一体
油箱容量：300L
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱：超细版


ZNC450BL+50A
X轴行程：450mm
Y轴行程：350mm
Z轴行程：200mm
W轴机头行程：250mm
电极平头到工作台顶部最大距离：450mm
最大电极重量：150Kg
工作台长度：700mm
工作台宽度：400mm
最大载重：1000Kg
定位精度：0.01mm
重复定位精度：0.005mm
主机头最高转速：2000rpm
Z轴马达功率：0.4kW
丝杠间距：5mm
快速移动：5m/min
Z轴驱动：伺服驱动
伺服马达：AC国产400W
Z轴轨道：线性滑轨（台湾牌）
XY轴轨道：V形轨（台湾牌）
Z轴螺杆：滚珠螺杆（台湾牌）
XY轴螺杆：滚珠螺杆（台湾牌）
电子尺配置：万濠5u
机床净重：1550kg
随机占地尺寸：1470×180×2050mm
油槽尺寸：1050×670×400mm
立柱宽度：290mm
底座宽度：710mm（铸件）
工作台面与地面高度：880mm
油槽净重：150kg
油箱容量：400L
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱：超细版

ZNC540BL+50A
X轴行程：500mm
Y轴行程：400mm
Z轴行程：200mm
W轴机头行程：250mm
电极平头到工作台顶部最大距离：580mm
最大电极重量：150Kg
工作台长度：800mm
工作台宽度：400mm
最大载重：1500Kg
定位精度：0.01mm
重复定位精度：0.005mm
主机头最高转速：3000rpm
Z轴马达功率：0.4kW
丝杠间距：5mm
快速移动：5m/min
Z轴驱动：伺服驱动
伺服马达：AC国产400W
Z轴轨道：线性滑轨（台湾牌）
XY轴轨道：V形轨（台湾牌）
Z轴螺杆：滚珠螺杆（台湾牌）
XY轴螺杆：滚珠螺杆（台湾牌）
电子尺配置：万濠5u
机床净重：1740kg
随机占地尺寸：1640×1460×2140mm
油槽尺寸：1650×1100×630mm
立柱宽度：280mm
底座宽度：740mm（铸件）
工作台面与地面高度：880mm
油槽净重：180kg
油箱容量：460L
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱：超细版

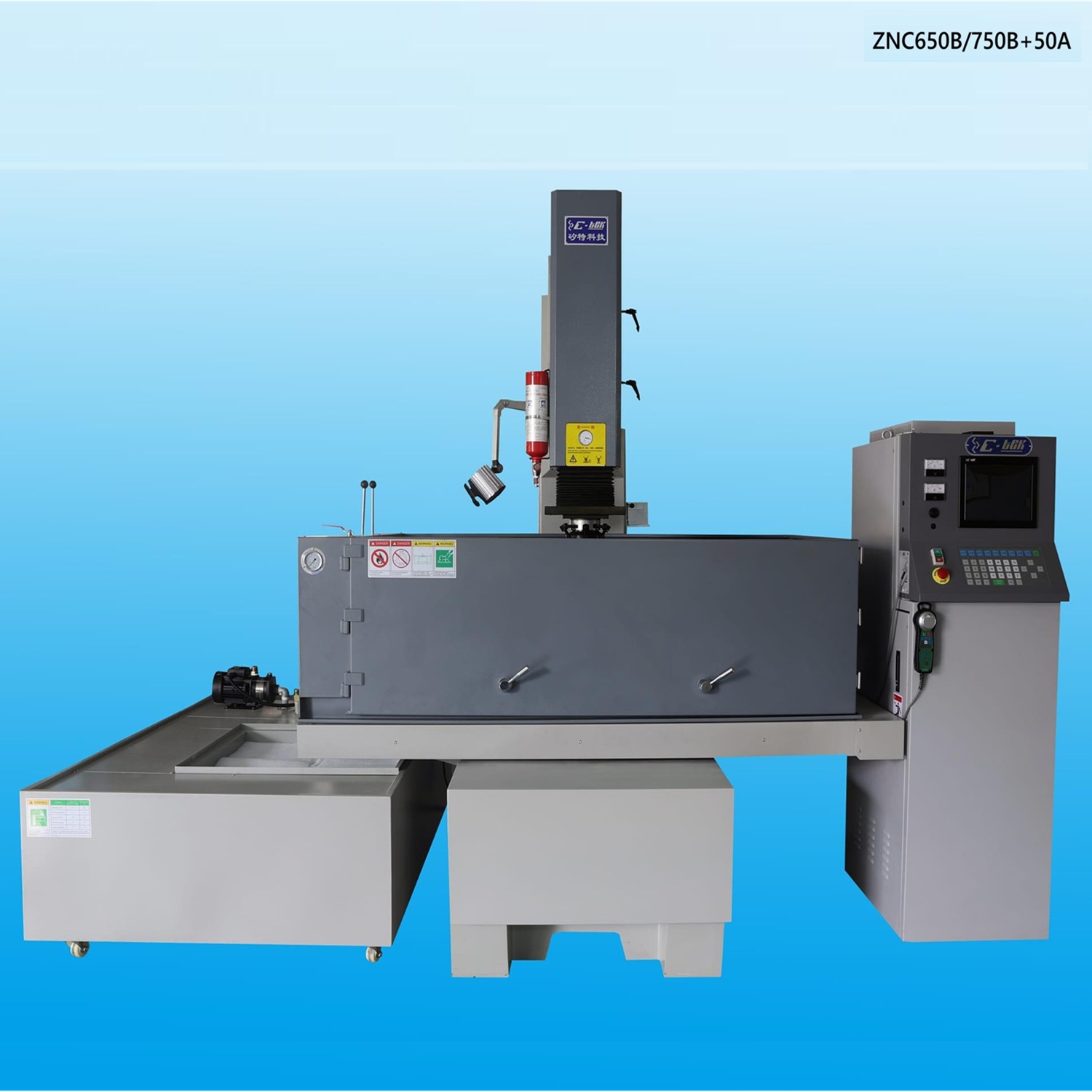

ZNC650B+50A
X轴行程：650mm
Y轴行程：500mm
Z轴行程：250mm
W轴机头行程：250mm
电极平头到工作台顶部最大距离：750mm
最大电极重量：200Kg
工作台长度：1100mm
工作台宽度：600mm
最大载重：2000Kg
定位精度：0.01mm
重复定位精度：0.005mm
主机头最高转速：3000rpm
Z轴马达功率：0.4kW
丝杠间距：5mm
快速移动：5m/min
Z轴驱动：伺服驱动
伺服马达：AC国产400W
Z轴轨道：线性滑轨（台湾牌）
XY轴轨道：V形轨（台湾牌）
Z轴螺杆：滚珠螺杆（台湾牌）
XY轴螺杆：滚珠螺杆（台湾牌）
电子尺配置：万濠5u
机床净重：2780kg
随机占地尺寸：4000×2400×2700mm
油槽尺寸：1770×980×590mm
立柱宽度：390mm
底座宽度：910mm（铸件）
工作台面与地面高度：880mm
油槽净重：210kg
油箱容量：800L
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱：超细版


ZNC750B+50A
X轴行程：750mm
Y轴行程：500mm
Z轴行程：250mm
W轴机头行程：250mm
电极平头到工作台顶部最大距离：750mm
最大电极重量：200Kg
工作台长度：1100mm
工作台宽度：600mm
最大载重：2000Kg
定位精度：0.10mm
重复定位精度：0.100mm
主机头最高转速：3000rpm
Z轴马达功率：0.4kW
丝杠间距：5mm
快速移动：5m/min
Z轴驱动：伺服驱动
伺服马达：AC国产400W
Z轴轨道：线性滑轨（台湾牌）
XY轴轨道：V形轨（台湾牌）
Z轴螺杆：滚珠螺杆（台湾牌）
XY轴螺杆：滚珠螺杆（台湾牌）
电子尺配置：万濠5u
机床净重：3600kg
随机占地尺寸：2600×1950×2600mm
油槽尺寸：1770×980×590mm
立柱宽度：390mm
底座宽度：910mm（铸件）
工作台面与地面高度：880mm
油槽净重：210kg
油箱容量：800L
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱：超细版

————————————————————————————————————————————————————————

ZNC50A 电控箱参数

X、Y、Z 最小设定尺寸：0.005 mm
X、Y、Z 最大设定尺寸：9999.995 mm
坐标系统：增殖（INC）、绝对（ABS）
荧幕显示：12.1 寸液晶工业显示器
程式档案储存：1000 组以上
（遥控器）移位速率：0.005（每单位）X1、X5、X10
最大加工电流：OA-50A
最大加工速度：540 mm/min
电极消耗度：< 0.2 %
最佳表面粗细度：0.23 umRa
加工设定组数：30 组
加工设定段数：10 段
电力需求：6.5 kVA
控制柜净重：290 kg

————————————————————————————————————————————————————————

机台配件
Z轴线轨：6350p，台湾 TBI，规格 2505×600×700
X、Y 滚珠丝杆：台湾 TBI/TBT，规格 2505×700×800
Z 轴塑钢丝杆：昌华，规格 2505×390 / 2505×430
AC 伺服马达：400W，禾川
石英灯：LED 24V，乔懋
感温式灭火器：2KG，乔懋
三轴光学尺：台湾万濠
过滤网：高科
喷油管：1.5mm，台湾钰的
自动注油器（CNC 机种专用）：1.5L，玉镜
注油器（ZNC 机种专用）：1.5L，玉镜
电极头：75KG，惠隆
450 铸件：HT250，1300KG，灰口铁 HT250
540 铸件：HT250，1500KG，灰口铁 HT250
——————————————————————————————————————————————————————————

经济型：
ZNC350BE+35A
X轴行程：350mm
Y轴行程：250mm
Z轴行程：180mm
W轴机头行程：180mm
电极平头到工作台顶部最大距离：400mm
最大电极重量：50Kg
工作台长度：600mm
工作台宽度：320mm
最大载重：600Kg
定位精度：0.01mm
重复定位精度：0.005mm
主机头最高转速：2000rpm
Z轴马达功率：0.4kW
丝杠间距：5mm
快速移动：5m/min
Z轴驱动：伺服驱动
伺服马达：DC国产三洋
Z轴轨道：平行滑轨（台湾牌）
XY轴轨道：V形轨（台湾牌）
Z轴螺杆：滚珠螺杆（台湾牌）
XY轴螺杆：滚珠螺杆（台湾牌）
电子尺配置：万濠5u
机床净重：1050kg
随机占地尺寸：1150×1300×1900mm
油槽尺寸：1080×800×350mm
立柱宽度：210mm
底座宽度：1150mm（板金）
工作台面与地面高度：960mm
油槽：整机一体
油箱容量：300L
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱：超细版

ZNC450BE+50A（一般型）
X轴行程：450mm
Y轴行程：350mm
Z轴行程：200mm
W轴机头行程：200mm
电极平头到工作台顶部最大距离：450mm
最大电极重量：120Kg
工作台长度：700mm
工作台宽度：400mm
最大载重：1000Kg
定位精度：0.01mm
重复定位精度：0.005mm
主机头最高转速：2000rpm
Z轴马达功率：0.4kW
丝杠间距：5mm
快速移动：5m/min
Z轴驱动：伺服驱动
伺服马达：DC国产三洋
Z轴轨道：平行滑轨（国产）
XY轴轨道：V形轨（国产）
Z轴螺杆：普通螺杆（国产）
XY轴螺杆：滚珠螺杆（国产）
电子尺配置：万濠5u
机床净重：1350kg
随机占地尺寸：1350×1180×2100mm
油槽尺寸：1000×650×370mm
立柱宽度：260mm
底座宽度：650mm（铸件）
工作台面与地面高度：880mm
油槽：整机一体
油箱容量：350L
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱：普通版

ZNC450BE+50A（经济一体型）
X轴行程：450mm
Y轴行程：350mm
Z轴行程：200mm
W轴机头行程：200mm
电极平头到工作台顶部最大距离：500mm
最大电极重量：120Kg
工作台长度：750mm
工作台宽度：420mm
最大载重：1000Kg
定位精度：0.01mm
重复定位精度：0.005mm
主机头最高转速：2000rpm
Z轴马达功率：0.4kW
丝杠间距：5mm
快速移动：5m/min
Z轴驱动：伺服驱动
伺服马达：DC国产三洋
Z轴轨道：平行滑轨（国产）
XY轴轨道：V形轨（国产）
Z轴螺杆：普通螺杆（国产）
XY轴螺杆：滚珠螺杆（国产）
电子尺配置：万濠5u
机床净重：1300kg
随机占地尺寸：1470×1180×2050mm
油槽尺寸：1050×660×420mm
立柱宽度：260mm
底座宽度：650mm（铸件）
工作台面与地面高度：820mm
油槽净重：140kg
油箱容量：400L
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱：普通版

ZNC540BE+50A（经济分离型）
X轴行程：500mm
Y轴行程：400mm
Z轴行程：200mm
W轴机头行程：250mm
电极平头到工作台顶部最大距离：580mm
最大电极重量：150Kg
工作台长度：750mm
工作台宽度：420mm
最大载重：1500Kg
定位精度：0.01mm
重复定位精度：0.005mm
主机头最高转速：2000rpm
Z轴马达功率：0.4kW
丝杠间距：5mm
快速移动：5m/min
Z轴驱动：伺服驱动
伺服马达：AC国产400W
Z轴轨道：平行滑轨（国产）
XY轴轨道：V形轨（国产）
Z轴螺杆：滚珠螺杆（国产）
XY轴螺杆：滚珠螺杆（国产）
电子尺配置：万濠5u
机床净重：1450kg
随机占地尺寸：1640×1460×2140mm
油槽尺寸：1250×790×510mm
立柱宽度：280mm
底座宽度：680mm（铸件）
工作台面与地面高度：850mm
油槽净重：180kg
油箱容量：460L
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱：普通版

电控箱通用参数（ZNC50A）
X、Y、Z最小设定尺寸：0.005 mm
X、Y、Z最大设定尺寸：9999.995 mm
坐标系统：增殖（INC）、绝对（ABS）
荧幕显示：12.1寸液晶工业显示器
程式档案储存：1000组以上
（遥控器）移位速率：0.005（每单位）X1、X5、X10
最大加工电流：OA-50A
最大加工速度：540 mm/min
电极消耗度：<0.2%
最佳表面粗细度：0.23 umRa
加工设定组数：30组
加工设定段数：10段
电力需求：6.5 kVA
控制柜净重：290 kg
——————————————————————————————————————————————————————


CNC 火花机

CNC450LE+50A
X轴行程：450mm
Y轴行程：350mm
Z轴行程：200mm
W轴机头行程：200mm
电极平头到工作台顶部最大距离：450mm
最大电极重量：120Kg
丝杠间距：5mm
快速移动：5m/min
Z轴驱动系统：伺服驱动
伺服马达：DC国产三洋
Z轴轨道结构：平行滑轨（国产）
XY轴轨道结构：V形轨（台湾牌）
Z轴螺杆规格：普通螺杆（国产）
XY轴螺杆规格：滚珠螺杆（国产）
电子尺配置：台湾万濠5u
工作台长度：700mm
工作台宽度：400mm
最大载重：800Kg
立柱宽度：260mm
底座宽度：650mm（铸件）
工作台面与地面高度：820mm
油槽净重：150kg
油箱容量：400L
定位精度：0.01mm
重复定位精度：0.005mm
主机头最高转速：2000rpm
Z轴马达功率：0.4kW
机床净重：1350kg
随机占地尺寸：1470×1180×2050mm
油槽尺寸：1000×650×370mm
机床供电电源：AC380V 50Hz
最大消耗功率：5kVA
电控箱规格配置：普通版

CNC-50A电控箱参数
X、Y、Z最小设定尺寸：0.005 mm
X、Y、Z最大设定尺寸：9999.995 mm
坐标系统：增殖（INC）、绝对（ABS）
荧幕显示：15寸液晶工业显示器
程式档案储存：1000组以上
（遥控器）移位速率：0.005（每单位）X1、X5、X10
最大加工电流：OA-50A
最大加工速度：700 mm/min
电极消耗度：<0.2%
最佳表面粗细度：0.08 umRa
加工设定组数：30组
加工设定段数：10段
电力需求：7.5 kVA
控制柜净重：290 kg
控制柜外观尺寸：830×840×1850 mm
包装尺寸：930×940×2050 mm

整机配件明细
Z轴线轨：6350p，台湾TBI，规格2505×600×700
X、Y滚珠丝杆：台湾TBI/TBT，规格2505×700×800
Z轴塑钢丝杆：昌华，规格2505×390 / 2505×430
AC伺服马达：400W，禾川
石英灯：LED 24V，乔懋
感温式灭火器：2KG，乔懋
三轴光学尺：台湾万濠
过滤网：高科
喷油管：1.5mm，台湾钰的
自动注油器（CNC机种专用）：1.5L，玉镜
注油器（ZNC机种专用）：1.5L，玉镜
电极头：75KG，惠隆
450铸件：HT250，1300KG，灰口铁HT250
540铸件：HT250，1500KG，灰口铁HT250
